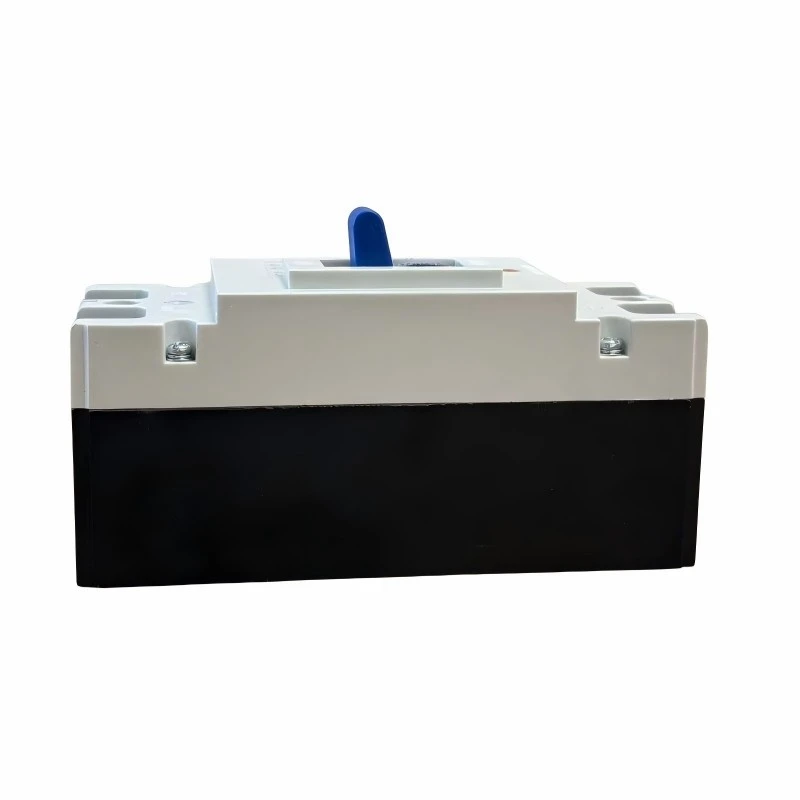

DC MCCB

Το DC MCCB είναι ένας επαγγελματικός διακόπτης κυκλώματος θήκης DC, ειδικά σχεδιασμένος για φωτοβολταϊκούς σταθμούς, συστήματα αποθήκευσης ενέργειας, πασσάλους φόρτισης DC, σταθμούς βάσης επικοινωνίας και βιομηχανική διανομή ισχύος DC. Αυτό το DC MCCB υποστηρίζει πολλαπλά επίπεδα ονομαστικής τάσης DC 500V/750V/1000V/1500V, με ονομαστικό ρεύμα που κυμαίνεται από 16A έως 1600A. Ολόκληρα μεγέθη πλαισίου είναι διαθέσιμα σε διαμορφώσεις πόλων 2P και 4P.

Υιοθετώντας έναν αποκλειστικό σχεδιασμό θαλάμου κατάσβεσης τόξου DC, βελτιστοποιεί την απόδοση θραύσης τόξου συνεχούς ρεύματος με απόλυτη ικανότητα διακοπής βραχυκυκλώματος- έως 50 kA και σταθερή ικανότητα θραύσης λειτουργίας. Παρέχει διπλή προστασία υπερφόρτωσης μεγάλης-χρονικής καθυστέρησης και στιγμιαίου ταξιδιού βραχυκυκλώματος, καθώς και λειτουργία ασφαλούς απομόνωσης. Λειτουργεί σταθερά σε ένα ευρύ φάσμα θερμοκρασιών από -40 βαθμούς έως +75 βαθμούς , με αντοχή σε υψηλές και χαμηλές θερμοκρασίες, αντοχή στη γήρανση και μεγάλη διάρκεια ζωής μηχανικής και ηλεκτρικής λειτουργίας.

Υποστηρίζει ευέλικτη καλωδίωση με σύνδεση πάνω-μέσα και κάτω-, τέλεια κατάλληλη για εξωτερικά σκληρά περιβάλλοντα, νέα αποθήκευση ενέργειας και συστήματα διανομής ρεύματος PV DC, που χρησιμεύει ως ιδανική ηλεκτρική συσκευή χαμηλής-τάσης για προστασία υπερφόρτωσης, βραχυκυκλώματος και διανομής ισχύος σε κυκλώματα συνεχούς ρεύματος.

Δυνατό Σημείο

• Πλήρης αντιστοίχιση προδιαγραφών
• Υψηλή θραύση & ασφάλεια
• Ευρεία θερμοκρασία & ανθεκτικό
• Τυπική & Εύκολη Συντήρηση

Περιβάλλον χρήσης:

Αυτός ο διακόπτης προστασίας κυκλώματος με χυτή θήκη DC MCCB λειτουργεί σταθερά σε ένα ευρύ φάσμα θερμοκρασιών -40 βαθμών -+75 βαθμών , εφαρμόζεται σε υψόμετρο έως 2000 μέτρα και προσαρμόζεται σε κανονική υγρασία και συμπύκνωση. Χρησιμοποιείται ευρέως σε φωτοβολταϊκούς σταθμούς, συστήματα αποθήκευσης ενέργειας, πασσάλους φόρτισης DC, σταθμούς βάσης επικοινωνίας, σιδηροδρομικές μεταφορές και βιομηχανικά συστήματα διανομής DC, κατάλληλο για εσωτερικούς και εξωτερικούς αεριζόμενους χώρους χωρίς ισχυρά διαβρωτικά αέρια, εύφλεκτη σκόνη και σοβαρές κραδασμούς.

Ο διακόπτης προστασίας κυκλώματος της θήκης με χυτό DC είναι επαγγελματικά σχεδιασμένος για διανομή ισχύος DC σε νέα ενεργειακά συστήματα. Διαθέτει αποκλειστική σχεδίαση πυρόσβεσης τόξου συνεχούς ρεύματος, υψηλή ικανότητα διακοπής βραχυκυκλώματος-και αξιόπιστη διπλή προστασία υπερφόρτωσης και βραχυκυκλώματος-. Με ευρεία προσαρμοστικότητα θερμοκρασίας, ισχυρή αντοχή στις καιρικές συνθήκες και μεγάλη διάρκεια ζωής, λειτουργεί σταθερά για φωτοβολταϊκούς σταθμούς, ερμάρια αποθήκευσης ενέργειας, πασσάλους φόρτισης DC και βιομηχανικά έργα DC. Συμβατό με τα διεθνή πρότυπα, προσφέρει πλήρεις προδιαγραφές, εύκολη εγκατάσταση και χαμηλό κόστος συντήρησης, καθιστώντας το την ιδανική λύση ασφαλούς προστασίας για όλα τα συστήματα κυκλώματος DC.

1. Οδηγίες εγκατάστασης
Ελέγξτε το μοντέλο, την ονομαστική τάση και το ονομαστικό ρεύμα πριν από την εγκατάσταση για να ταιριάζει με την πραγματική κατάσταση λειτουργίας και επιθεωρήστε την εμφάνιση, τους ακροδέκτες και τον μηχανισμό λειτουργίας για ακεραιότητα. Τοποθετήστε κάθετα με τη λαβή προς τα πάνω για το κλείσιμο και προς τα κάτω για το άνοιγμα. Υιοθετήστε τη λειτουργία στερέωσης μπουλονιών και κρατήστε αρκετό χώρο για απαγωγή θερμότητας και λειτουργία. Διακρίνετε αυστηρά τους θετικούς και αρνητικούς πόλους DC, καλωδιώστε επάνω-μέσα και κάτω-στο τυπικό, σφίξτε καλά τα καλώδια και αποφύγετε τη χαλαρή σύνδεση. Μην αντιστρέφετε τη θετική και αρνητική πολικότητα. Διατηρείτε το περιβάλλον εγκατάστασης στεγνό και αεριζόμενο, μακριά από διαβρωτικά, εύφλεκτα, εκρηκτικά και ισχυρούς κραδασμούς.

2. Οδηγίες λειτουργίας
Κλείστε χειροκίνητα τον διακόπτη σπρώχνοντας τη λαβή προς τα πάνω στη θέση ΟΝ μόνο όταν το κύκλωμα είναι-ελεύθερο. Διακόψτε την τροφοδοσία κανονικά τραβώντας τη λαβή προς τα κάτω στη θέση OFF. Το DC MCCB θα ενεργοποιηθεί αυτόματα στη μεσαία θέση μόλις παρουσιαστεί υπερφόρτωση ή σφάλμα βραχυκυκλώματος-. Αντιμετωπίστε τα προβλήματα του κυκλώματος και φορτώστε πρώτα, επαναφέρετε τη λαβή στη θέση OFF και μετά κλείστε ξανά για να αποκαταστήσετε την παροχή ρεύματος. Ελέγχετε τακτικά τη στεγανότητα των ακροδεκτών, τη θερμοκρασία του κελύφους και την ευελιξία του μηχανισμού για να εξασφαλίσετε μακροπρόθεσμη ασφαλή και σταθερή λειτουργία.
