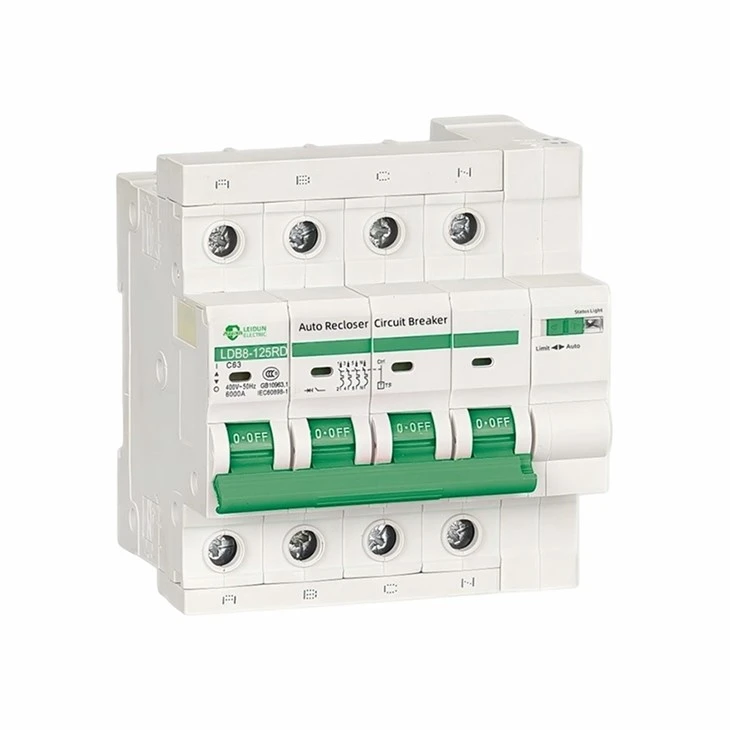

Solar Auto Recloser

Αυτός ο διακόπτης αυτόματου επανακλεισίματος που συνδέεται με το φωτοβολταϊκό δίκτυο{0}είναι σχεδιασμένος για κατανεμημένες γραμμές διανομής ηλιακής ενέργειας. Ανιχνεύει την κατάσταση τάσης του κυκλώματος σύνδεσης ΦΒ και ανοίγει αυτόματα μετά από καθυστέρηση όταν συμβεί υπέρταση, χαμηλή τάση ή απώλεια τάσης. Όταν η τάση γραμμής επιστρέψει στο κανονικό εύρος, η συσκευή κλείνει αυτόματα για να αποκατασταθεί η τροφοδοσία.

Ο διακόπτης είναι κατάλληλος για οικιακά και παρόμοια συστήματα διανομής χαμηλής-τάσης όπου σφάλματα γραμμής μπορεί να προκαλέσουν υπέρταση ή υπόταση. Συνδυάζει προστασία κυκλώματος, παρακολούθηση τάσης, καθυστερημένη αποσύνδεση, αυτόματη ανάκτηση και χειροκίνητη λειτουργία σε μια συμπαγή δομή που είναι τοποθετημένη σε ράγα DIN-.

• Σχεδιασμένο για κατανεμημένη σύνδεση φωτοβολταϊκού δικτύου: Παρακολουθεί την τάση της γραμμής ηλεκτρικού ρεύματος και υποστηρίζει ασφαλέστερη λειτουργία ηλιακής{{0}συνδεδεμένης στο δίκτυο.
• Λογική αυτόματης επαναφοράς: Ανοίγει σε συνθήκες υπέρτασης, χαμηλής τάσης ή απώλειας-τάσης και κλείνει ξανά μετά την ανάκτηση τάσης.
• Αυτόματη και μη αυτόματη λειτουργία: Η αυτόματη λειτουργία επιτρέπει-το άνοιγμα και το κλείσιμο βάσει τάσης. Η χειροκίνητη λειτουργία υποστηρίζει ελεγχόμενη λειτουργία όταν χρειάζεται.
• Ονομαστική κάλυψη ρεύματος: Διατίθεται σε ονομασίες 40A, 50A, 63A, 80A, 100A και 125A.
• Διαμορφώσεις 2P και 4P: Τα μοντέλα 2P χρησιμοποιούνται για κυκλώματα AC230V, ενώ τα μοντέλα 4P χρησιμοποιούνται για κυκλώματα AC400V.
• Προστασία καμπύλης C: Παρέχει προστασία υπερφόρτωσης και βραχυκυκλώματος-με τυπική συμπεριφορά στιγμιαίας ενεργοποίησης τύπου C.
• Καθαρή ένδειξη κατάστασης: Τα φωτεινά χρώματα των ενδείξεων δείχνουν σφάλμα τάσης, κανονική τάση και καταστάσεις ανάκτησης για ευκολότερο έλεγχο.
• Εγκατάσταση σιδηροτροχιάς DIN: Σχεδιασμένο για TH35-7.5 τυπική τοποθέτηση σιδηροτροχιάς σε περιβλήματα διανομής χαμηλής τάσης.

• Κανονική θερμοκρασία λειτουργίας: -25 βαθμοί έως +65 βαθμοί .
• Υψόμετρο εγκατάστασης: όχι περισσότερο από 2000μ.
• Ο αέρας του περιβάλλοντος θα πρέπει να είναι καθαρός και απαλλαγμένος από εκρηκτικά, διαβρωτικά, μεταλλικά-βλαβερά ή μόνωση-που καταστρέφει αέριο και σκόνη.
• Αναφορά σχετικής υγρασίας: ετήσιος μέσος όρος κάτω από 75%. έως και 95% για 30 φυσικά κατανεμημένες ημέρες ανά έτος. περιστασιακή τιμή έως 86%.
• Συνθήκες αποθήκευσης: 0 βαθμοί έως 40 μοίρες, σχετική υγρασία κάτω από 70%, ατμοσφαιρική πίεση 86kPa έως 106 kPa και αεριζόμενο μη-διαβρωτικό περιβάλλον αποθήκης.

Αυτός ο διακόπτης αυτόματου επανακλεισίματος συνιστάται για κυκλώματα χαμηλής-τάσης που απαιτούν παρακολούθηση τάσης, καθυστερημένη αποσύνδεση και αυτόματη αποκατάσταση μετά την επιστροφή της τροφοδοσίας στο κανονικό.

• Διανεμημένα φωτοβολταϊκά δίκτυα-κιβώτια διανομής
• Κυκλώματα σύνδεσης ηλιακής ενέργειας οικιακής χρήσης
• Φ/Β AC συνδυαστής ή πίνακες προστασίας πλέγματος-
• Συστήματα διανομής χαμηλής-τάσης που απαιτούν προστασία από υπέρταση και υπόταση
• Οικιακές και παρόμοιες ηλεκτρικές εγκαταστάσεις με απαιτήσεις αυτόματης ανάκτησης
• Κτίρια κυκλωμάτων διανομής που απαιτούν ένδειξη κατάστασης τάσης και αυτόματη μεταγωγή

• Η εγκατάσταση, η καλωδίωση, η συντήρηση και το σέρβις πρέπει να εκτελούνται από εξειδικευμένο ηλεκτρολόγο.
• Το τροφοδοτικό πρέπει να εισέρχεται από τους επάνω ακροδέκτες και να βγαίνει από τους κάτω ακροδέκτες. δεν επιτρέπεται η αντίστροφη καλωδίωση.
• Τοποθετήστε τον διακόπτη κάθετα σε μια τυπική ράγα TH35-7.5, με τη λαβή να δείχνει στο O/OFF στην ανοιχτή θέση.
• Αντιστοιχίστε τη διατομή του χάλκινου αγωγού-με το ονομαστικό ρεύμα: 10mm2 για 40A-50A, 16mm2 για 63A, 25mm2 για 80A, 35mm2 για 100A και 50mm2 για 125A.
• Χρησιμοποιήστε ροπή σύσφιξης 3,0 N*m και βεβαιωθείτε ότι οι αγωγοί είναι ασφαλείς μετά την εγκατάσταση.
• Για εκτεθειμένους αγωγούς ή χάλκινους διαύλους στους ακροδέκτες, εφαρμόστε επεξεργασία μόνωσης για να αποτρέψετε το βραχυκύκλωμα-προς-φάσης.

Προτού παραγγείλετε, επιβεβαιώστε το όνομα του προϊόντος, τον αριθμό πόλων, τον τύπο στιγμιαίας διαδρομής, το ονομαστικό ρεύμα, την ποσότητα, τον τύπο εφαρμογής και εάν το έργο απαιτεί ρυθμίσεις προστασίας συνδεδεμένου στο Φ/Β δίκτυο{{0}. Για παράδειγμα, καθορίστε το 4P C80 όταν απαιτείται διαμόρφωση τετραπολικής καμπύλης C 80A.

Στείλτε μας την τάση του συστήματός σας, τον αριθμό πόλου, το ονομαστικό ρεύμα, την καμπύλη διακοπής, το μέγεθος καλωδίωσης, τον τύπο του περιβλήματος και την εφαρμογή του έργου. Η ομάδα μας μπορεί να βοηθήσει στην επιλογή του κατάλληλου φωτοβολταϊκού δικτύου{{1}συνδεδεμένο αυτόματο διακόπτη επανακλεισίματος για ασφαλέστερη ηλιακή διανομή και αξιόπιστη ανάκτηση τάσης.
